攪拌摩擦焊相控陣檢測系統

一、概述

攪拌摩擦焊（FSW）技術被開發作為連接金屬（難以實施熔化焊，如鋁合金）的一種技術。獲得的焊縫質量非常高并且材料結構是一致的。然而，焊接過程可能產生小的，致密的缺陷難以被探測。

攪拌摩擦焊焊接過程不像大多數其它方法，它沒有液態焊接熔池。同樣的，在焊縫中潛在缺陷也是大不相同的。存在于這樣焊縫中的典型缺陷是未焊透、縮孔、密集氣孔和未融合。最后的一種缺陷類型是盡管材料已經接觸在一起，但由于一層薄的氧化層存在從而阻止材料融化導致。此外，由于焊接過程中，缺陷可以在任何方向形成。伴隨著這種檢測技術，焊帽可能是非常粗糙的，因此使用標準Rexolite楔塊不是最好的選擇。

最好的方法是使用水耦合楔塊的超聲波相控陣檢測。由于焊縫形狀，光柵掃查是不實際的，但是對于相控陣，要檢測整個焊縫體積可以通過單次掃查完成。相控陣也允許橫向掃查以探測橫向缺陷。最優化的檢測角度意味著最大的缺陷檢出率。增強相控陣的覆蓋區域可提供精確的缺陷尺寸和位置測量。高速，精確和通用性使得相控陣成為檢測攪拌摩擦焊的理想選擇。

※相控陣主機和相控陣探頭均為全進口奧林巴斯主機和探頭

※基于奧林巴斯專業軟件FocuxPC自主開發的全自動檢測界面軟件

※自主開發了動態閘門、缺陷自動判別、報告自動生成等功能

※噴水楔塊設計、探頭和工件不直接接觸/水浸式檢測

※可自主定制界面滿足客戶各種需求

※可選購遠程監控模塊、實現手機端遠程監控

二、工件

材質：鋁合金攪拌摩擦焊

形狀：板材

尺寸：500mm*300mm

厚度：3mm-6mm

檢測效率：直線300mm/s，彎道100mm/s。

缺陷類型：氣孔、裂紋、夾渣、未焊透、和未融合

檢測靈敏度：Φ0.5mm/0.25mm

三、產品狀態和工況環境

表面狀態：水平的較好產品

溫度：常溫

工況環境要求（溫度、濕度、周邊大型機械）：周邊需無大型機械、有工業用水、工業用電、良好的接地端

四、技術描述

4.1 檢測系統概況

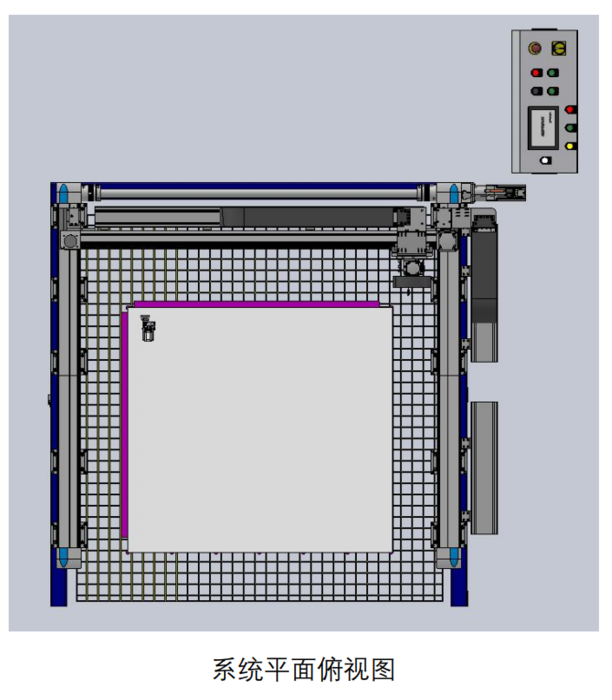

如上圖所示，系統采用三軸模組帶著探頭做掃查、中間會有一個平面的平臺用于放置工件。

工件需要手動放置、三軸模組可保證機構能夠運行覆蓋整個平面范圍。底面設置一個可排水的水槽、用于收集噴水楔塊漏出的水。

整個系統主要包括以下幾個模塊：超聲檢測單元檢測平臺探頭控制單元水循環單元軟件操作界面單元

4.2 檢測原理

檢測方法為超聲相控陣檢測技術，使用超聲相控陣技術進行缺陷檢測。

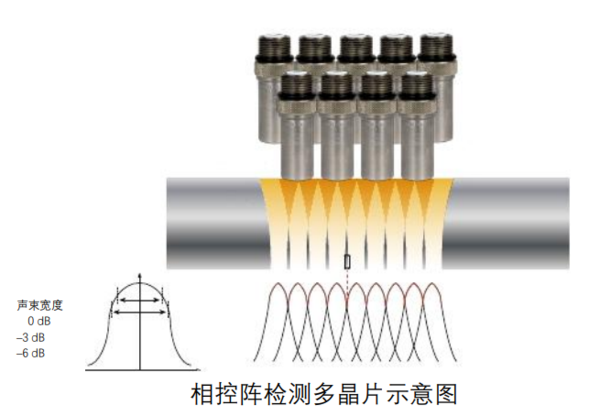

相控陣與常規超聲的對比：使用常規超聲技術時，即使筆刷式超聲探頭能在一次旋轉中檢測較大度），但因?yàn)槊總€(gè)探頭的聲束之間并沒有物理交疊，因此缺陷的探出率依然很低的區域（寬雖然使用兩排常規超聲探頭時可以增加超聲聲束的覆蓋率，但坯材中能量密度的相對嚴重的不均衡狀態依然存在。

這樣坯材中的某些區域會接收到較低的超聲聲束能量，探出該區域中細小缺陷的能力也隨之減弱。此外，使用兩排超聲探頭通常會造成機械定位的不穩定。

相控陣檢測是一種特殊類型的超聲檢測，它使用成熟的多晶陣列探頭和功能強大的儀器/軟件，在測試工件中傳播高頻聲束，并在儀器/軟件中繪制回波曲線。

相控陣探頭實質上是一個被分為多個小晶片的長超聲探頭，這些晶片被單獨觸發。

線性電子掃查是通過沿陣列軸方向移動聲束而進行的，不需做任何機械運動。聲束的移動通過分時多路切換激活晶片而完成。

4.3 超聲檢測單元聲束寬度0dB–3dB–6dB4.3.1相控陣主機相控陣檢測主機選用全進口奧林巴斯整合型工業集成相控陣設備FOCUSPX。

FOCUSPX是為自動檢測系統設計的高性能傳統和相控陣超聲波采集單元。

Olympus（奧林巴斯）通過收購北美幾大知名品牌如R/DTech,Panametrics，Staveley,NDTEngineering,Innov-X等，整合成科學事業集團的一部分，并通過Olympus的品牌和管理系統，來提供更高質量……（完整版請查看附件）
