1、檢測工件：汽車零部件

2、檢測要求：利用超聲波無損檢測設備進行工件焊接質量檢測

3、檢測設備：（略）

4、檢測條件：耦合劑為潔凈水，無氣泡、無灰塵、無雜質，水溫大約控制在20℃-35℃

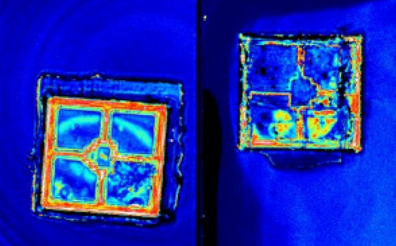

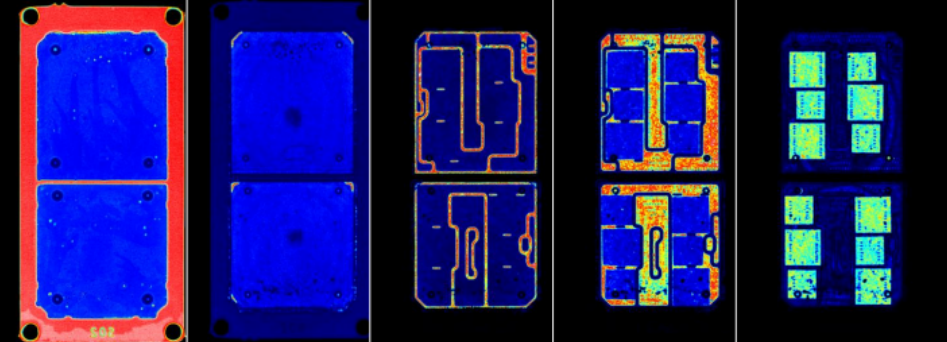

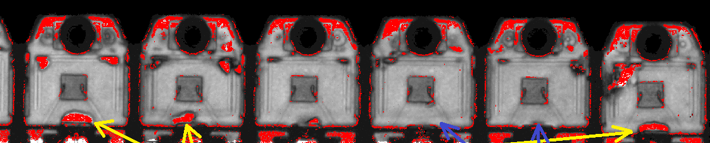

5、檢測說明：本樣品共1件，分3個面，全部檢測；工件圖片中工件擺放位置正面與C掃描圖像一致

6、總結：偽彩圖中顏色發紅偏白區域存在不同程度空洞缺陷。焊接面的回波越大，能量值就越大，對應的波形圖中分層程度越嚴重，藍色區域偏暗為正常信號。

1、檢測工件：車載電控系統散熱器

2、檢測設備：水浸超聲波掃描顯微鏡

3、總結：

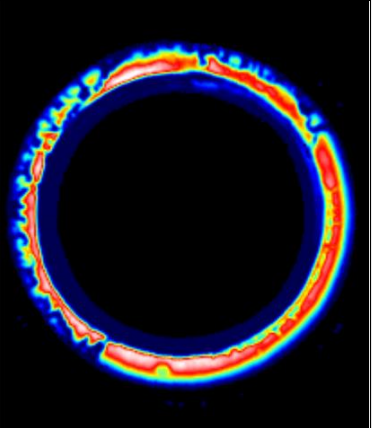

①焊接良好：   ②焊接缺陷：③管嘴缺陷：

1、檢測材質：鐵氧體

2、形狀：環狀

3、厚度：10mm~30 mm

4、檢測設備：磁環超聲波檢測系統

5、檢測效率：全自動檢測，每天工作時長≤20小時；

單個檢測時長不超過10S（含上下料時間）

6、缺陷類型：裂紋

7、檢測盲區：小于1mm

8、總結：檢測結果不外傳。
